UK Teleswitch



INTRODUCCIÓN



Esta señal, aunque veterana, no deja de ser interesante, ya que usa una emisión LF comercial, BBC Radio 4 en 198 Khz, para sus fines. Es un ejemplo de una portadora que transporta cierta info de forma "oculta".

Es usada por los suministradores de electricidad en el Reino Unido para conmutar las tarifas eléctricas en función de diversos parámetros. También existen algunas "teorías" de que esta señal sirve de como sistema de "hombre muerto" en caso de un apocalípsis nuclear en UK:

https://en.wikipedia.org /wiki/Letters_of_last_resort

http://www.slate.com/articles/life/the_spectator/2009/01/the_letter_of_last_resort.html

Esta señal, a modo de baliza, en caso de no ser recibida por la flota de submarinos podría significar la destrucción del Reino Unido o el denominado "Armagedón" nuclear, siempre según esta hipótesis.

El sistema fue, en su día, una innovación tecnológica muy interesante. Se renovó en 2008, y parece que su continuidad esta asegurada. A continuación se muestra un breve análsis técnico de esta, cuando menos, curiosa señal.





RESUMEN DE PARAMETROS:



BW(RF): ~12 Khz

BW(PSK) ~80 Hz.

Modulación: PSK ( 45º) sobre portadora AM

Codificación: Manchester

Velocidad 50 sps (25 bits/s)





SEÑAL.



La señal se grabó en Enero/2017 para confirmar que la emisión sigue en el aire.







ESPECTRO .

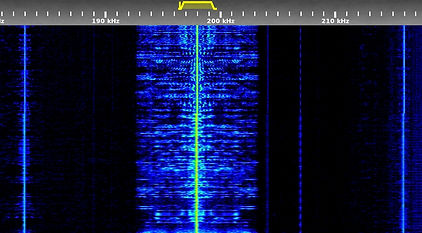

Fig. 1. Espectro de la señal en el aire





El espectro ocupa unos 12 Khz, lo que es típico de las modulaciones AM comerciales, tanto en LF como en MF y HF.







ESPECTRO sobre la portadora.

















Fig 2. Espectro sobre la portadora.



Espectro parcial ( unos 200 Hz ) sobre la portadora de la señal. La señal se grabó en USB para mantener la portadora y poder apreciar sus bandas laterales en unos ±100 Hz.









ESPECTROGRAMA sobre la portadora.













Fig 3. Espectrograma sobre la portadora.



Espectrograma sobre la portadora. Representa unos 200 Hz y se puede observar la estructura de la modulación de fase en ambas bandas laterales, usando los primeros 40 Hz, que no suelen ser usados para la voz y/o música que se emiten en AM.

Se pueden observar los segmento de "idle" y los que contienen información.







CONSTELACIÓN.













Fig 4. Constelación del BPSK .



En la constelación se observan los dos estados del BPSK (atípico), Se han superpuesto los vectores de 16PSK para mostrar que la fase varia ± 22,5 º sobre 0, posiblemente para no introducir distorsiones en la portadora que pudiesen interferir en la señal comercial.



DEMODULACIÓN (parcial).



011001100110011001100101011001101010101001101001010101100110011001100110011001100110011001100110011001100110011001100110010101100110101010100110100110011010011010100101010110011010101010101010011010010110011001010110101001010110101001101010010110010101011001100110011001100110011001100110011001100110011001100110011001100101011001101010101001101001010



La demodulación de señales de este tipo no es trivial ni sencilla. Podemos observar que nunca hay más de dos bits iguales seguidos, lo que es característico de codificaciones Manchester. Dado que la velocidad es de 50 sps, la velocidad útil en bits es de 25 bits/s.

Las tramas duran 2 s y contienen 50 bits de información útil.



David Marugán & Angazu.
